CARBON 系列水喷射真空泵
一、特性
        罗兰CARBON系列水喷射泵采用不透性石墨经数控设备精加工而成，具有安装方便，机械强度高，良好的化学稳定性，耐酸耐碱耐高温，使用寿命长等优点。该产品广泛使用于化工、制药、冶金、环保等行业，深受广大用户欢迎。

二、型号及技术参数

型    号	最高真空度 MPa	保证真空度 MPa	最大抽气量 m3/h	保证抽气量 m3/h	水流量 m3/h	扬程 m	配套离心泵 功率
CARBON-80	0.099	0.098	80	60	45	30
CARBON-100	0.099	0.098	100	80	45	30
CARBON-120	0.0985	0.097	120	100	45	32
CARBON-160	0.0985	0.097	160	150	50	32
CARBON-200	0.0985	0.097	200	180	50	32
CARBON-300	0.0985	0.097	300	280	100	32

三、产品规格表

型号	H	HI	a		b		c
			发兰尺寸φ	φ孔距-螺孔	发兰尺寸φ	φ孔距-螺孔	发兰尺寸φ	φ孔距-螺孔
CARBON-80	750	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-100	750	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-120	820	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-160	820	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-200	820	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-300	1000	150	180×65	145-φ18×4	180×65	145-φ18×4	215×100	180-φ18×4
CARBON-500	1400	225	200×80	160-φ18×8	250×125	210-φ18×8	285×150	240-φ18×8

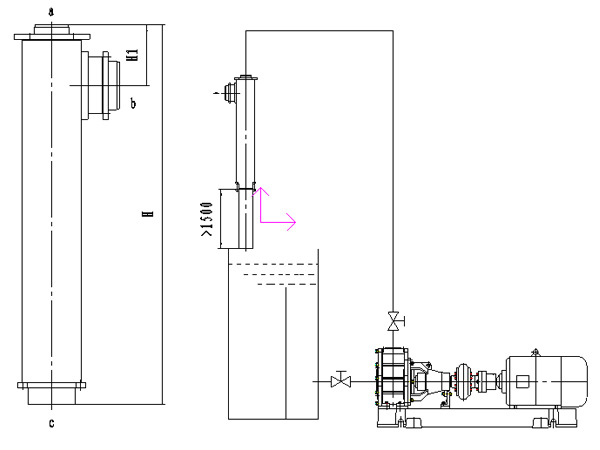

四、安装示意图


五、 安装
1、 根据水冲泵的规格选择离心泵的功率大小，法兰连接之间用耐酸橡胶垫，需对称紧固，不得漏气。
2、 水冲泵下端必须连接与出口同样规格的长度在1.5米的尾管，并同泵体保持垂直。
3、 循环水池内的进出水之间，必须安装挡板，以保证水温冷却，及防止空气进入泵体。
